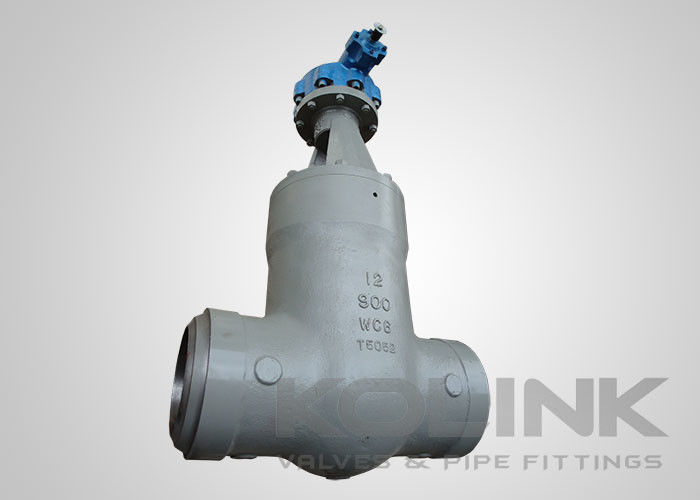

চাপ সীল গেট ভালভ Butt-welded উচ্চ চাপ ক্লাস 600-2500 4 " - 24 "

চাপ সীল গেট ভালভ Butt-Weld শেষ উচ্চ চাপ ক্লাস 600-2500

ক্লাস 600 / PN100 বা তার বেশি চাপের গেট ভালভের জন্য, চাপ সিলিং ক্যাপটি আরও ভাল বন্ধের জন্য প্রস্তাবিত, যখন গ্রাহকের বিকল্পের জন্য বোল্টযুক্ত ক্যাপটি এখনও উপলব্ধ।

চাপ সীল নকশা একটি ধাতু-থলি সীল অন্তর্ভুক্ত করে যা চাপ বাড়ার সাথে সাথে শক্ত হয়ে যায়।প্রাথমিক preload ক্যাপ উপর কপির সাথে জুটিবদ্ধ করার জন্য নরম লোহা gasket উপর conper বিকৃত. গ্যাসেটের পাতলা ছুরির প্রান্তটি শরীর এবং ক্যাপের মধ্যে শক্তভাবে আবদ্ধ থাকে। অগভীর কোণটি নিশ্চিত করে যে গ্যাসেটটি ক্যাপের উপর কেবলমাত্র একটি ছোট শক্তি দিয়ে শক্তভাবে সিল করা হয়।একবার প্রাথমিক সীল তৈরি করা হয়, শরীর / ক্যাপ জয়েন্টটি ভালভের তাপ বা চাপের অবস্থার নির্বিশেষে ফাঁস মুক্ত থাকবে। জয়েন্টটি একত্রিত হওয়ার পরে, ক্যাপ ক্যাপ স্ক্রুগুলি সামঞ্জস্য করার আর প্রয়োজন নেই।

এর বৈশিষ্ট্যবি ডব্লিউ এন্ডচাপ সীল গেট ভালভঃ

চাপ সিলিং ক্যাপ
বাইরের স্ক্রু এবং জোয়াল
ধাতব থেকে ধাতব আসন, ক্লিজ ডিস্ক, আসন এবং পিছনের আসনে স্যাটেলাইট ওভারলে
যেকোনো প্রকারের অ্যাকচুয়েটর বা বেভেল গিয়ার সহজেই একত্রিত করার জন্য স্ট্যান্ডার্ড আইএসও শীর্ষ মন্টারিং।
বিট-সেল্ডের শেষ বা ফ্ল্যাঞ্জের শেষ

প্রযোজ্য মানদণ্ডবি ডব্লিউ এন্ডচাপ সীল গেট ভালভ:
a) ডিজাইন ও উৎপাদনঃ API 600, API 6D, ASME B16.34
b) মুখোমুখিঃ API 6D, ASME B1610, EN 558
c) সংযোগের শেষঃ ASME B16.5এএসএমই বি১৬।25, EN 1092, EN 12627, JIS B2220
d) পরীক্ষাঃ API 600, API 6D, EN 12266
