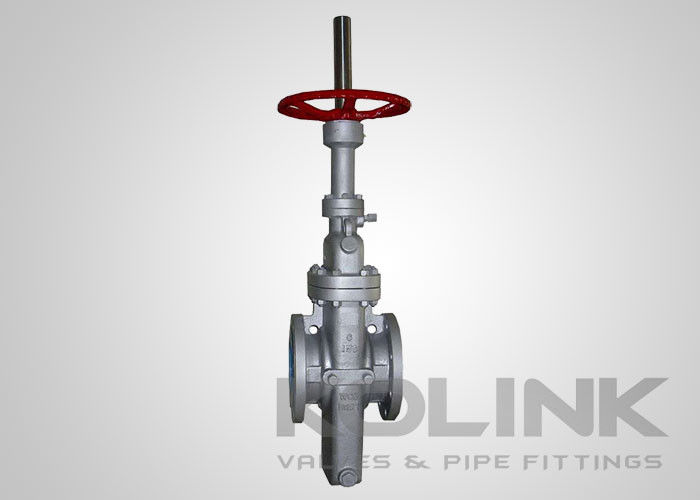

সম্পূর্ণরূপে পাইপ গেট ভালভ মাধ্যমে piggable, ঢালাই ইস্পাত স্ল্যাব গেট ভালভ ক্লাস150

কন্ডাক্ট মাধ্যমে স্ল্যাব গেট ভালভ ক্লাস150 ঢালাই ইস্পাত স্থিতিস্থাপক আসন

তেল ও গ্যাস পাইপলাইনের জন্য সাধারণত নল স্ল্যাব গেট ভালভ ব্যবহার করা হয়।
মাধ্যমে নল স্ল্যাব গেট ভালভ একটি পূর্ণ খাঁজ, স্ল্যাব গেট, ক্রমবর্ধমান স্টেম OS & Y, এবং ভাসমান আসন সঙ্গে নির্মিত হয়। স্ল্যাব গেট একটি সহজ কঠিন গেট নকশা,গেইট এবং সিটগুলির মধ্যে ধাতু-ধাতু সিলিং সহ, ক্ষয়কারী এবং abrasive তরল পরিবেশে সহ সবচেয়ে কঠোর সেবা অবস্থার জন্য প্রয়োগ করা হয়। একটি ভাসমান আসন স্ল্যাব গেট মিলে ডিজাইন করা হয়।একটি Belleville স্প্রিং এবং প্রতিটি আসন এবং শরীরের মধ্যে O- রিং স্ল্যাব গেট বিরুদ্ধে একটি টাইট সীল নিশ্চিতভাসমান স্ল্যাব গেট উচ্চ চাপ ডিফারেনশিয়াল অ্যাপ্লিকেশনগুলিতে একটি গতিশীলভাবে টাইট ডাউনস্ট্রিম সিল পেতে লাইন চাপের প্রাকৃতিক শক্তি ব্যবহার করে।নিম্ন-চাপ সিলিং একটি O- রিং সঙ্গে সম্পন্ন করা হয় যা আসন শক্তি এবং ক্ষয় হ্রাস এবং ধ্বংসাবশেষ নির্মাণসাধারণ ট্রিম পাওয়া যায়।

ডাবল ব্লক এবং রক্তপাতের ক্ষমতা এবং অতিরিক্ত শরীরের চাপের স্বয়ংক্রিয় ত্রাণ এই আসন নকশার স্ট্যান্ডার্ড বৈশিষ্ট্য।

মসৃণ, অবিচ্ছিন্ন খাঁজটি ভালভের অভ্যন্তরে ঘূর্ণিঝড়কে হ্রাস করে এবং যখন খোলা অবস্থানে থাকে তখন এটি একই দৈর্ঘ্য এবং ব্যাসের পাইপের অংশের সমতুল্য একটি চাপ ড্রপ তৈরি করে।আসন পৃষ্ঠগুলি প্রবাহ প্রবাহের বাইরে এবং তাই প্রবাহের ক্ষয়কারী কর্ম থেকে সুরক্ষিত- শূকর এবং স্ক্র্যাপার ক্ষতি ছাড়া ভালভ মাধ্যমে চালানো যেতে পারে।
কন্ডাক্ট স্ল্যাব গেট ভালভ ডিজাইনটি রক্ষণাবেক্ষণকে হ্রাস করে এবং লাইনের থেকে ভালভটি অপসারণ না করে সার্ভিস অপারেশনগুলি করার অনুমতি দেয়।

এর বৈশিষ্ট্যএপিআইকন্ডাক্ট গেট ভালভের মাধ্যমেs:

পূর্ণ গর্ত-মাধ্যমে-নালী পোর্ট, সম্পূর্ণরূপে প্লাগযোগ্য
ভাসমান স্ল্যাব গেট
রিলেভ ভালভ সহ বসন্ত/চাপযুক্ত আসন রিং
উচ্চ এবং নিম্ন চাপে বুদবুদ টাইট বন্ধ
দুই দিকের অপারেশন
ডাবল ব্লক এবং ব্লাড পারফরম্যান্স উপলব্ধ
স্রোতের কারণে ক্ষয় থেকে সুরক্ষিত আসন পৃষ্ঠ
অবস্থান সূচক
অন-লাইন রক্ষণাবেক্ষণের জন্য উপরের এন্ট্রি সেট
বিভিন্ন অ্যাক্টিভেশন (বৈদ্যুতিক, বায়ুসংক্রান্ত এবং জলবাহী অ্যাক্টিভেশন)

প্রযোজ্য মানদণ্ডএপিআইকন্ডাক্ট গেট ভালভের মাধ্যমেs:
a) ডিজাইন ও উত্পাদনঃ API 600, API 6D, BS 1414
b) মুখোমুখিঃ API 6D, ASME B1610, EN 558
c) সংযোগের শেষঃ ASME B16.5এএসএমই বি১৬।25, EN 1092, EN 12627, JIS B2220
d) পরীক্ষাঃ API 598, API 6D, EN 12266
