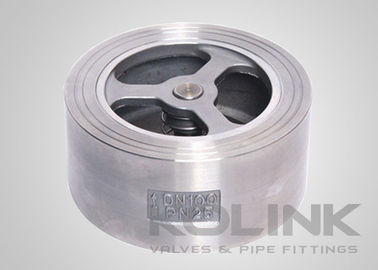

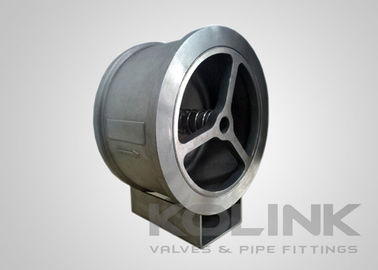

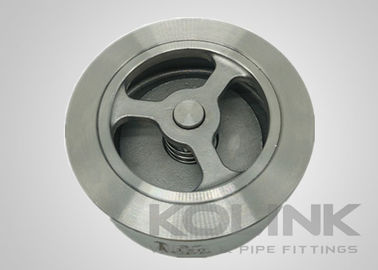

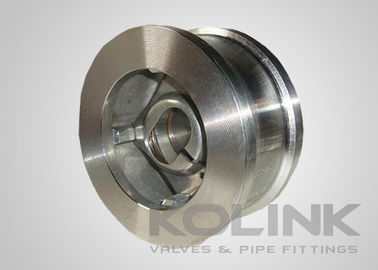

ওয়েফার টাইপ লিফট চেক ভালভ স্টেইনলেস স্টীল একক প্লেট উল্লম্ব প্রবাহ

ওয়েফার টাইপ লিফট চেক ভালভ স্টেইনলেস স্টীল একক প্লেট উল্লম্ব প্রবাহ

এক-প্লেট ওয়েফার চেক ভালভগুলি ডিস্কের গতির সাথে সমান্তরালভাবে বিপরীত প্রবাহকে বাধা দেয়। এই নকশার সাথে, ডিস্কটি সর্বদা প্রবাহের পথে থাকে।বসার জন্য ডিস্কগুলি স্প্রিং-লোড করা হয়. এই ওয়েফার টাইপ চেক ভালভগুলি ক্যাপহীন এবং ফ্ল্যাঞ্জগুলির মধ্যে ইনস্টল করা হয়। চেক ভালভ ডিস্কের টাইপটির খুব ছোট ডিস্ক ভ্রমণ রয়েছে এবং প্রবাহ বন্ধ বা বিপরীতের প্রতি খুব দ্রুত প্রতিক্রিয়া জানায়,এইভাবে জল হ্যামার সম্ভাব্য কমাতে. এটি সম্ভাব্য জল হ্যামারকে হ্রাস করার ক্ষেত্রে টিল্টিং ডিস্ক চেক ভালভের চেয়ে কিছুটা ভাল, তবে উচ্চতর চাপের পতনের সাথে।

ডিজাইনের উপর নির্ভর করে, সমস্ত ওয়াফার চেক ভালভগুলি ক্যাপহীন ডিজাইনের কারণে রক্ষণাবেক্ষণ সম্পাদন করতে লাইন থেকে সরিয়ে নেওয়া উচিত।ইন-লাইন ডিস্ক নকশা একই আকারের অন্যান্য চেক ভালভ তুলনায় সবচেয়ে চাপ ড্রপ উত্পাদন করে.

ওয়েফার টাইপ লিফট চেক ভালভ স্টেইনলেস স্টীল একক প্লেট উল্লম্ব প্রবাহ

ওয়েফার টাইপ লিফটের বৈশিষ্ট্যএক-প্লেট ওয়েফার চেক ভালভs:
এক টুকরো কাস্ট স্টীল বডি
সংক্ষিপ্ত মুখোমুখি
হ্রাসকৃত খাঁজ, সুইং টাইপ একক প্লেট
ডিস্ক স্প্রিং উপলব্ধ

ওয়েফার টাইপ লিফটের প্রযোজ্য মানএক-প্লেট ওয়েফার চেক ভালভs:
a) ডিজাইন ও উৎপাদনঃ API 6D, API 594
b) মুখোমুখিঃ API 6D, ASME B1610, EN 558
c) সংযোগের শেষঃ ASME B16.5, EN 1092, JIS B2220
d) পরীক্ষা এবং পরিদর্শনঃ API 6D, EN 12266, API 598
