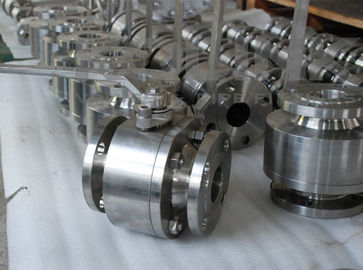

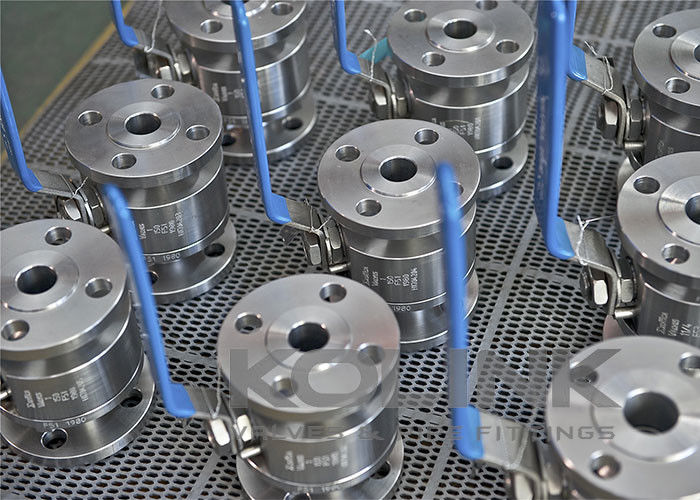

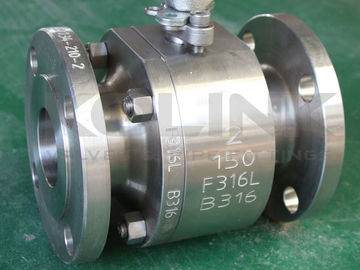

ফ্লেজড স্টীল 2-পিসি বল ভালভ ক্লাস 150-1500 ভাসমান বল ফ্ল্যাঞ্জড

ফ্লেজড স্টীল 2-পিসি বল ভালভ ক্লাস 150-1500 ভাসমান বল ফ্ল্যাঞ্জড

ভাসমান বল ভালভের সমস্ত সুবিধার সাথে, কোলিনক ছাঁটাই করা ইস্পাত ভাসমান বল ভালভগুলি 2 টুকরো বিভক্ত দেহ এবং 3 টুকরো বোল্টযুক্ত দেহের ধরণের মধ্যে সরবরাহ করা হয়।সর্বাধিক নামমাত্র অপারেটিং চাপের অধীনে কাঠামো উপাদান পর্যাপ্ত অনমনীয়তা এবং শক্তি নিশ্চিত করে, ঢালাই উপকরণ অভ্যন্তরীণ ত্রুটি ছাড়া। ভালভ শরীরের স্ট্যান্ডার্ড প্রাচীর বেধ, এবং উচ্চ শক্তি bolts পাইপ চাপ সহ্য করার জন্য যথেষ্ট।ভালভ অভ্যন্তরীণ অংশ ডিজাইন করা হয় এবং সব ধরনের কাজের অবস্থার অধীনে নির্ভরযোগ্যতা নিশ্চিত করার জন্য নির্বাচিত.

উন্নত যান্ত্রিক বৈশিষ্ট্য, চাপ ধারণ এবং মানের জন্য কাঠামোগত উপকরণগুলির সাথে, কাঠামোগত ইস্পাত ভাসমান বল ভালভগুলি মাঝারি বা উচ্চ চাপ পরিষেবা এবং বিস্তৃত তাপমাত্রা পরিসীমা জন্য আদর্শ,এবং ছোট আকারের trunnion-মাউন্ট বোল ভালভ প্রতিস্থাপন করতে পারে.

ভাস্কর্যযুক্ত ইস্পাত ভাসমান বল ভালভ বিভিন্ন ডিজাইন, উপকরণ, আকার, চাপ শ্রেণি এবং শেষ সংযোগের বিস্তৃত পরিসীমা রয়েছে।Cryogenic এবং উচ্চ তাপমাত্রা ধাতু আসন কনফিগারেশন এছাড়াও পাওয়া যায়.

ডিজাইন বৈশিষ্ট্য:

1বিশেষ সিট ডিজাইন
ভাসমান বল ভালভ সাধারণত একটি নমনীয় আসন সঙ্গে ডিজাইন করা হয়। যখন মাঝারি চাপ কম, আসন এবং বল মধ্যে যোগাযোগ এলাকা ছোট হয়,যা নির্ভরযোগ্য সিলিং নিশ্চিত করার জন্য যোগাযোগ এলাকায় উচ্চ চাপ গঠন করেযখন মাঝারি চাপ বাড়বে, তখন সিট এবং বলের যোগাযোগের এলাকা সিটের ইলাস্টিক বিকৃতির সাথে আরও বড় হয়ে যাবে।যাতে আসনটি ক্ষতিগ্রস্ত না হয়ে উচ্চতর মাঝারি চাপ সহ্য করতে পারে.

2. অগ্নি-নিরাপদ নকশা
যদি পাইপ এবং ভালভে দুর্ঘটনাক্রমে আগুন লাগে, তাহলে পিটিএফই বা অন্যান্য অ-ধাতব উপকরণ থেকে তৈরি সিট রিং উচ্চ তাপমাত্রায় পুড়ে যেতে পারে, যার ফলে ভালভে ব্যাপক ফুটো হয়।অগ্নি-নিরাপদ আসন নকশা একটি সতর্কতা নকশা বল এবং আসন মধ্যে. ভালভের আসনটি পুড়ে যাওয়ার পরে, মাঝারি চাপটি বলটিকে ধাতব-ধাতব সীলমোহর গঠনের জন্য ধাতব সীলমোহরটির দিকে ধারাবাহিকভাবে ঠেলে দেবে,যা কার্যকরভাবে ভালভ ফুটো হ্রাস করতে পারেএছাড়াও, মাঝের ফ্ল্যাঞ্জ সিলিং গ্যাসেটটি ধাতব স্পাইরাল-ওয়েলড গ্যাসেট দিয়ে তৈরি, যা উচ্চ তাপমাত্রায় সিলিংও নিশ্চিত করতে পারে।KOLINK বল ভালভের অগ্নি-নিরাপদ নকশা API 607 অনুযায়ী অনুমোদিত.

3. ব্লো-প্রুফ এবং সিলিং অফ স্টেম
স্টেমটি তার নীচের প্রান্তে একটি ইন্টিগ্রেটেড কলার দিয়ে মেশিন করা হয় এবং এটি ভালভের অভ্যন্তরীণ গহ্বর থেকে ইনস্টল করা হয়,যাতে স্টেম ভালভ ঘাড় দ্বারা অবরুদ্ধ করা হয় এবং এমনকি ভালভ গহ্বর মধ্যে অস্বাভাবিক চাপ-উত্থান অবস্থা অধীনে মাধ্যম দ্বারা উড়িয়ে দেওয়া হবে নাএছাড়াও, আগুনের ক্ষেত্রে স্টেম প্যাকিং পুড়ে যাওয়ার পরে ফুটো এড়ানোর জন্য, স্টেম কাঁধ এবং শরীরের যোগাযোগের মধ্যে থ্রাস্ট ওয়াশার একটি ইতিবাচক সিলিং গঠন করবে।মাঝারি চাপ বৃদ্ধি সঙ্গে সিলিং শক্তি বৃদ্ধি হবে, বিভিন্ন চাপের অধীনে নির্ভরযোগ্য স্টেম সিলিং নিশ্চিত করতে, ফুটো প্রতিরোধ এবং দুর্ঘটনা ছড়িয়ে পড়া এড়াতে।

4- চিব্রন প্যাকিং.

চেভ্রন প্যাকিং কার্যকরভাবে গ্রন্থি অঞ্চলে মাঝারি চাপের বিরুদ্ধে সিলিং চাপ সামঞ্জস্য করতে পারে এবং স্টেম প্যাকিংয়ের সিলিংকে আরও নির্ভরযোগ্য করে তুলতে পারে।

5অ্যান্টি-স্ট্যাটিক কাঠামো
বল ভালভটি অ্যান্টি-স্ট্যাটিক ডিভাইস দিয়ে সজ্জিত এবং স্টেম দিয়ে বল এবং শরীরের মধ্যে একটি স্ট্যাটিক চ্যানেল গঠন করতে পারে,ভালভ অপারেশন সময় ঘর্ষণ কারণে গঠিত স্ট্যাটিক বিদ্যুৎ নিষ্কাশন করতে, পাইপলাইন মাধ্যমে, আগুন বা বিস্ফোরণ যা বৈদ্যুতিক স্পার্ক দ্বারা সৃষ্ট হতে পারে এবং সিস্টেম নিরাপত্তা নিশ্চিত এড়াতে।

6.ভ্যালভলকপ্রণয় ডিভাইস
ম্যানুয়াল বল ভালভটি সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ থাকলে অবস্থানটিতে লক করা যেতে পারে। লকিং গর্ত সহ অবস্থান টুকরোটি ভালভের ভুল অপারেশন এড়ানোর জন্য ডিজাইন করা হয়েছে,এবং এটি পাইপলাইন কম্পন বা অন্যান্য অনির্দেশ্য কারণের কারণে দুর্ঘটনাক্রমে ভালভ খোলার বা বন্ধ হওয়ারও প্রতিরোধ করতে পারেএটি বিশেষ করে জ্বলনযোগ্য এবং বিস্ফোরক তেল, রাসায়নিক ও চিকিৎসা পাইপলাইন বা ক্ষেত্রের নলগুলির জন্য কার্যকর।

উপরন্তু, স্টেম মাথা যে চাবি সঙ্গে ইনস্টল করা হয় ডাবল-ডি নকশা গ্রহণ করে। যখন ভালভ খোলা হয়, ভালভ চাবি পাইপলাইন সমান্তরাল হয়, এবং যখন ভালভ সম্পূর্ণরূপে বন্ধ হয়,চাবি পাইপলাইন লম্ব হয়, যাতে ভালভের সম্পূর্ণ খোলা এবং বন্ধ নির্দেশাবলী স্পষ্ট হয়।

কাঠের ভাসমান বল ভালভের বৈশিষ্ট্যঃ
ভাসমান বলের ধরন
দেহ বিভক্ত, শেষ প্রবেশ
২ টুকরো বা ৩ টুকরো

পূর্ণ বন্দর অথবা হ্রাস বন্দর
এপিআই ৬৭০-এ অগ্নি সুরক্ষিত
অ্যান্টিস্ট্যাটিক ডিভাইস
অ্যান্টি-ব্লো-আউট স্টেম

গিয়ার অপারেশন বা অ্যাকচুয়েটর উপলব্ধ

ঐচ্ছিক লকিং ডিভাইস

আইএসও ৫২১১-এর ফিক্সচার অনুযায়ী সরাসরি মাউন্ট প্যাড

অপশনাল মেটাল সিট ডিজাইন

আইএসও ১৫৮৪৮ অনুযায়ী কম নির্গমন প্যাকেজিং

কাঠামোযুক্ত ইস্পাত ভাসমান বল ভালভের জন্য প্রযোজ্য মানদণ্ডঃ
a) ডিজাইন ও উৎপাদনঃ API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) অগ্নি-নিরাপদঃ API 607, API 6FA
গ) মুখোমুখিঃ এপিআই বি১৬।10, এপিআই ৬ডি, EN ৫৫৮, DIN ৩২০২
d) শেষ সংযোগঃ ASME B16.5, EN 1092, JIS B2220, ASME B1625
e) পরীক্ষা ও পরিদর্শনঃ API 6D, EN 12266, API 598
