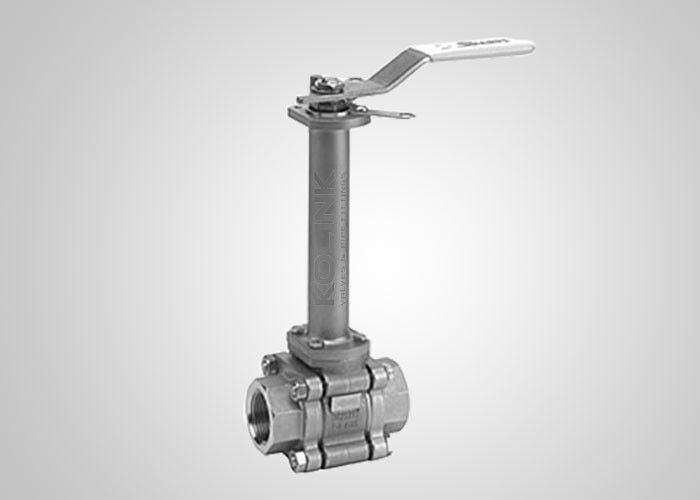

ক্রায়োজেনিক বল ভালভ, নিম্ন তাপমাত্রা পরিষেবা LCB LC9 LF2 LF9 CF8 CF8M F304 F316

ক্রায়োজেনিক বল ভালভ, নিম্ন তাপমাত্রা পরিষেবা LCB LC9 LF2 LF9 CF8 CF8M F304 F316

ক্রায়োজেনিক বল ভালভগুলি বায়ু পৃথকীকরণ উদ্ভিদ, এলএনজি সঞ্চয়, বিতরণ এবং পরিবহন, এয়ারস্পেস, পেট্রোকেমিক্যাল এবং চিকিৎসা শিল্পে ব্যবহৃত হয়।অত্যন্ত কম তাপমাত্রায় এবং সবচেয়ে কঠোর পরিবেশে, ক্রায়োজেনিক বল ভালভগুলিকে ধারাবাহিকভাবে উচ্চ প্রবাহ ক্ষমতা প্রদর্শন করতে হবে, টাইট শট অফ, শক্তি দক্ষতা এবং দীর্ঘ সেবা মুক্ত জীবন।

ডিজাইনের বৈশিষ্ট্যঃ

এই ভালভগুলি নিশ্চিত ফুটো হার প্রদানের জন্য পরিচালিত হতে হবে।-500C এর নিচে ব্যবহারের জন্য প্রস্তাবিত ভালভগুলি একটি প্রসারিত ক্যাপ দিয়ে ডিজাইন করা হয়েছে যা অপারেটর এবং স্টেম সিলকে ঠান্ডা তাপমাত্রা থেকে পৃথক করে.

যখন ভালভ বন্ধ অবস্থানে থাকে, তখন ভালভের মাঝারি গহ্বরে আটকে থাকা নিম্ন তাপমাত্রার তরলটি অস্বাভাবিক তাপমাত্রা বৃদ্ধির ক্ষেত্রে গ্যাসিফিকেশনের শিকার হয়,যা গহ্বরের ভিতরে দ্রুত ভলিউম সম্প্রসারণ এবং চাপ বৃদ্ধি করে, যা ভালভের ক্ষতি এবং গুরুতর দুর্ঘটনার কারণ হতে পারে। কোলিংক ক্রায়োজেনিক বল ভালভটি এক দিকের ডিজাইন করা হয়েছে যার স্টেম স্লট এবং বলের উপরিভাগে ভেন্ট হোল রয়েছে,ভ্যালভের ভেতরে বাড়তি চাপ আটকে যাওয়া থেকে রক্ষা করা. প্রতিটি ভালভ ভুল ইনস্টলেশন প্রতিরোধ করার জন্য একটি প্রবাহ দিক তীর দিয়ে চিহ্নিত করা হয়।

স্টেম প্রাথমিক সিল এবং ভারবহন প্রসারিত স্টেমের প্যাকিংয়ের শেষের কাছাকাছি অবস্থিত যাতে এই অংশগুলি কম তাপমাত্রা থেকে রক্ষা পায় এবং একটি ব্লো-আউট-প্রমাণ স্টেম ডিজাইন সরবরাহ করে।স্ট্যাম প্যাকিংয়ের জন্য স্ব-নিয়ন্ত্রন প্রদানকারী লাইভ-লোডড স্টেম প্যাকিংটি এক্সটেনশনের শীর্ষে অন্তর্ভুক্ত রয়েছেসার্ভিস মিডিয়ার সাথে প্রতিক্রিয়া হতে পারে এমন সমস্ত গ্রীস এবং তেল অপসারণের জন্য ভালভগুলি বিশেষভাবে পরিষ্কার করা হয়।

ক্রায়োজেনিক বল ভালভ ভাসমান বা trunnion মাউন্ট করা বল এবং পাশের-প্রবেশ বা শীর্ষ-প্রবেশ শরীরের নকশা পাওয়া যায়।আসন এবং সিলিং উপাদানগুলি ফাঁসের হার এবং পলাতক নির্গমনের সর্বাধিক চাহিদা পূরণের জন্য ডিজাইন এবং নির্বাচন করা হয়. বিভিন্ন উপকরণ থেকে তৈরি ভালভের দেহ বিভিন্ন তাপমাত্রার জন্য উপযুক্ত। উচ্চ ঘনত্বের আসন এবং সীলগুলির সাথে, কোলিনক ক্রায়োজেনিক বল ভালভ -196 ডিগ্রি সেলসিয়াসের নীচে কাজ করতে সক্ষম।

উপকরণ নির্বাচনঃ

সাধারণ ইস্পাত কম তাপমাত্রায় ঠান্ডা ভঙ্গুরতা দেখায়। ভালভের কাজের তাপমাত্রার সাথে সামঞ্জস্যপূর্ণ দেহের উপকরণগুলি নির্বাচন করা গুরুত্বপূর্ণ।নিম্নলিখিত টেবিলের জন্য বডি উপাদানগুলির সর্বনিম্ন কাজের তাপমাত্রা দেখুন।নিম্ন তাপমাত্রার উপকরণগুলিকে নিম্ন তাপমাত্রার প্রভাব পরীক্ষার সাপেক্ষে স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে করা হবে।

-১০০°সি এর নিচে কাজের তাপমাত্রা থাকা ভালভের জন্য, দেহ, ক্যাপ এবং স্টেম, বল এবং আসনকে রুক্ষ মেশিনিংয়ের পরে ক্রিওজেনিক চিকিত্সা প্রয়োজন এবং প্যাকিং, গ্যাসকেট,বোল্ট এবং বাদাম নিম্ন তাপমাত্রা অবস্থার জন্য উপযুক্ত উপকরণ থেকে তৈরি করা উচিত.

চুক্তির প্রয়োজনীয়তা অনুসারে, কম তাপমাত্রায় অপারেটিং টর্ক, সিলিং পারফরম্যান্স এবং অন্যান্য সূচক পরীক্ষা করার জন্য ক্রিওজেনিক পরীক্ষা করা যেতে পারে।

কাঠামোগত নকশা এবং মেশিনিং এবং উত্পাদন বৈশিষ্ট্য

এর বৈশিষ্ট্যক্রায়োজেনিকবল ভ্যালভঃ
প্রসারিত ক্যাপ

স্টেম এবং বলের উপর ভেন্টিলেশন গর্ত

একমুখী প্রবাহ

চাপ মুক্ত করার জন্য স্টেম এবং বলের ভেন্ট হোলস

লাইভ লোড স্টেম প্যাকিং

ডিগ্রেসিং অপারেশন

নিম্ন তাপমাত্রা উপাদান বিকল্প
এপিআই ৬৭০-এ অগ্নি সুরক্ষিত
অ্যান্টিস্ট্যাটিক ডিভাইস
অ্যান্টি-ব্লো-আউট স্টেম

গিয়ার অপারেশন বা অ্যাকচুয়েটর উপলব্ধ

আইএসও ১৫৮৪৮ অনুযায়ী কম নির্গমন প্যাকেজিং

প্রযোজ্য মানক্রায়োজেনিকগোলাকার ভালভ:
a) ডিজাইন ও উৎপাদনঃ API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) অগ্নি-নিরাপদঃ API 607, API 6FA
গ) মুখোমুখিঃ এপিআই বি১৬।10, এপিআই ৬ডি, EN ৫৫৮, DIN ৩২০২
d) শেষ সংযোগঃ ASME B16.5, EN 1092, JIS B2220, ASME B1625
e) পরীক্ষা ও পরিদর্শনঃ API 6D, EN 12266, API 598
