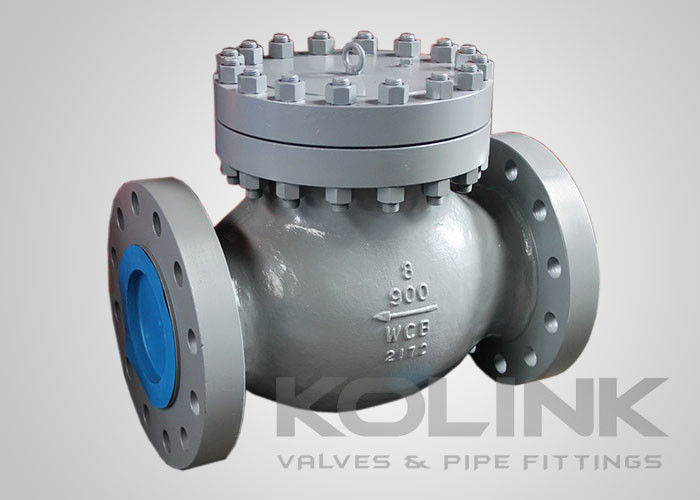

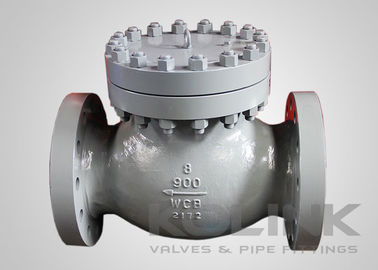

বোল্ট কভার পিস্টন চেক ভালভ ঢালাই ইস্পাত স্প্রিং লোড উত্তোলন ডিস্ক

ঢালাই ইস্পাত পিস্টন চেক ভালভ ক্লাস 150-1500 স্প্রিং লোড লিফট ডিস্ক

পিস্টন চেক ভালভগুলিকে লিফট চেক ভালভও বলা হয়। এগুলি মূলত স্টেম এবং শীর্ষ কাজ ছাড়াই গ্লোব ভালভ, যা ডিস্ককে প্রবাহের হার এবং দিকের প্রতিক্রিয়া জানাতে দেয়।ডিস্কের রৈখিক গতি রয়েছে এবং সাধারণত শঙ্কুযুক্ত বসার পৃষ্ঠের সাথে শরীর-নির্দেশিত হয়. ডিস্কটি তার বন্ধ অবস্থানে ফিরে আসার সময় আরও বন্ধ করার শক্তি সরবরাহ করার জন্য স্প্রিংগুলি ডিস্কের উপরে যুক্ত করা যেতে পারে।কিছু নির্মাতারা কম প্রবাহের সাথে ডিস্ক খোলার বৃদ্ধি করার জন্য বাহ্যিকভাবে সংযুক্ত ইকুয়ালাইজার পাইপিং অন্তর্ভুক্তইকুয়ালাইজার পাইপ একটি ওপেন-চাপ যোগাযোগ ডিভাইস যা ডিস্কের উপরে এবং ডিস্কের নীচে পাইপিংয়ে সমান চাপ বজায় রাখে।

ভালভের দেহের কনফিগারেশনের উপর নির্ভর করে (Y-প্যাটার্ন, কোণ, বা টি-প্যাটার্ন), চাপের পতন একটি টিল্টিং ডিস্ক চেক ভালভের কাছাকাছি বা অনেক বেশি হতে পারে।এই চেক ভালভ নকশা ডিস্ক একটি খোলা অবস্থানে স্থিতিশীল এবং প্রবাহ হার বিস্তৃত সঙ্গে ব্যবহার করা যেতে পারে.

ঢালাই ইস্পাতের বৈশিষ্ট্য পিস্টন চেক ভালভs:
লিফট স্প্রিং লোড ডিস্ক ডিজাইন
বোল্টযুক্ত কভার
অভ্যন্তরীণ হিঞ্জ পিন ডিজাইন স্ট্যান্ডার্ড
শরীরের মাধ্যমে হিংজ পিন ডিজাইন উপলব্ধ
পুনর্নবীকরণযোগ্য আসন
ফ্লেঞ্জযুক্ত বা বিট-ওয়েল্ডিংয়ের শেষ
একমুখী প্রবাহ নিয়ন্ত্রণ

কাস্ট স্টিলের প্রযোজ্য মান পিস্টন চেক ভালভs:
a) ডিজাইন ও উত্পাদনঃ BS 1868, ASME B16.34
(খ) মুখোমুখিঃ EN 558, ASME B16.10
c) সংযোগের শেষঃ EN 1092, ASME B16.5এএসএমই বি১৬।25
d) পরীক্ষা এবং পরিদর্শনঃ EN 12266, API 598, BS 6755
