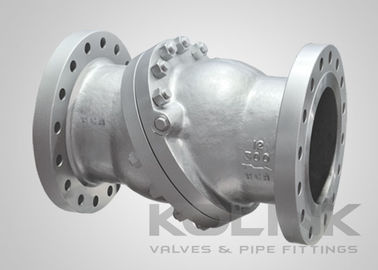

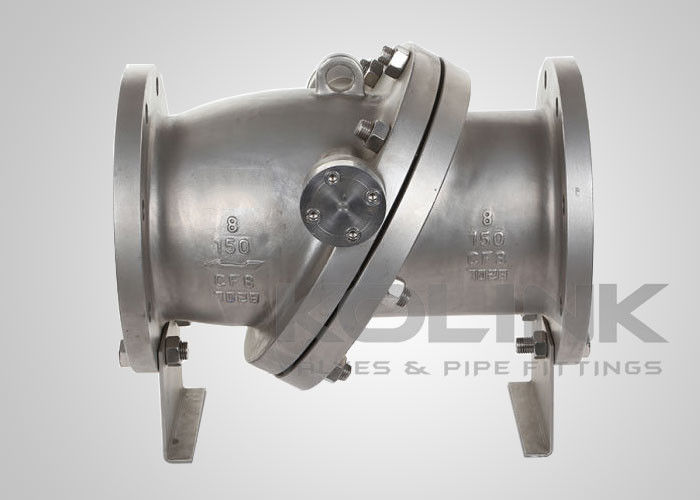

কুলিং ডিস্ক চেক ভালভ, দ্রুত খোলার কম মাথা ক্ষতি, কাস্ট স্টীল স্টেইনলেস

কুলিং ডিস্ক চেক ভালভ ঢালাই ইস্পাত দ্রুত খোলার কম মাথা ক্ষতি

টিল্টিং ডিস্ক চেক ভালভ একই আকারের সুইং চেক ভালভের তুলনায় কিছুটা বেশি চাপ ড্রপ উত্পাদন করে। এই চেক ভালভগুলির একটি একক টুকরো ডিস্ক রয়েছে। প্রবাহের বাহিনীর প্রতিক্রিয়া হিসাবে, এই ডিস্কটি একটি স্ক্রু দিয়ে তৈরি হয়।ডিস্কের জ্যামিতির মধ্যে অবস্থিত এবং ভালভ শরীরের কেন্দ্র-রেখার সামান্য উপরে অবস্থিত hinge পিন সম্পর্কে ডিস্ক পিভট. ডিস্কটি আসনের উপর ঘোরানোর কারণে, সিলিং পৃষ্ঠগুলি শঙ্কুযুক্ত হতে হবে। কিছু টিল্টিং ডিস্ক চেক ভালভগুলির মধ্যে ডিস্কে একটি প্রতিস্থাপন রয়েছে,নাটকীয়ভাবে কম প্রবাহ হার সঙ্গে ডিস্ক স্থিতিশীলতা বৃদ্ধি.

উচ্চ-শক্তির জল হ্যামারের সম্ভাব্যতা হ্রাস করার জন্য বিশেষভাবে টিল্টিং ডিস্ক চেক ভালভগুলি ডিজাইন করা হয়েছিল।এই লক্ষ্য তার pivot বিন্দু থেকে একটি ছোট দূরত্ব ঘূর্ণন ডিস্ক কেন্দ্র অবস্থিত দ্বারা সম্পন্ন করা হয়, এইভাবে ডিস্ক দ্রুত প্রবাহ বন্ধ বা প্রবাহ বিপরীত সঙ্গে বন্ধ করার অনুমতি দেয়। যদিও এই ভালভ সম্পূর্ণরূপে খোলা হতে মাপ করা ভাল,ডিস্কটি কিছু কম পূর্ণ খোলা প্রবাহের অবস্থার অধীনে মোটামুটি স্থিতিশীল.

যখন এটি রক্ষণাবেক্ষণের কথা আসে, টিল্টিং ডিস্ক চেক ভালভগুলি সুইং চেক ভালভের চেয়ে বেশি চ্যালেঞ্জিং।ডিস্ক এবং বডি সিটের শঙ্কুযুক্ত আসন পৃষ্ঠগুলি ভালভাবে মিলিত হতে হবে, এবং ডিস্ক পিভট অবস্থান সঠিক হতে হবে।

এর বৈশিষ্ট্যটিল্টিং-ডিস্কচেক ভালভs:

ওয়ান পিস বডি ডিজাইন
দীর্ঘ মুখোমুখি, ফ্ল্যাঞ্জ টাইপ
দ্রুত অপারেশনের জন্য ইনলাইন টিল্টিং ডিস্ক
স্প্রিং-লোড ডিজাইন উপলব্ধ

প্রযোজ্য মানটিল্টিং-ডিস্কচেক ভালভs:
a) ডিজাইন ও উত্পাদনঃ API 6D, BS 1868, ASME B16.34
b) মুখোমুখিঃ API 6D, ASME B1610, EN 558
c) সংযোগের শেষঃ ASME B16.5এএসএমই বি১৬।25, EN 1092, JIS B2220
d) পরীক্ষা এবং পরিদর্শনঃ API 6D, EN 12266, API 598, BS 6755
