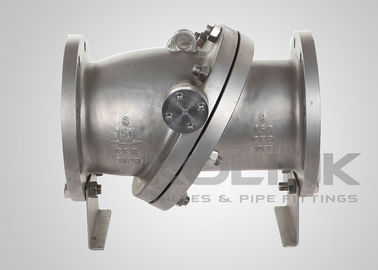

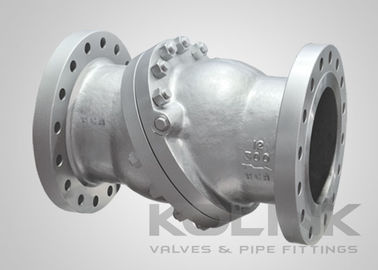

কুলিং ডিস্ক চেক ভালভ কাস্ট স্টীল স্টেইনলেস 2-36 ইঞ্চি DN50-DN900

নত ডিস্ক চেক ভালভ একই আকারের সুইং চেক ভালভের চেয়ে সামান্য বেশি চাপ তৈরি করে। এই চেক ভালভগুলিতে একটি একক-টুকরা ডিস্ক থাকে যা কব্জা ছাড়া। প্রবাহের প্রতিক্রিয়ায়, ডিস্কটি কব্জা পিনের চারপাশে ঘোরে যা ডিস্কের জ্যামিতির মধ্যে এবং ভালভ বডির কেন্দ্র-রেখার সামান্য উপরে অবস্থিত। ডিস্কটি সিটের উপর ঘোরার কারণে, সিলিং পৃষ্ঠতলগুলি অবশ্যই শঙ্কুযুক্ত হতে হবে। কিছু নত ডিস্ক চেক ভালভে ডিস্কে একটি কাউন্টারওয়েট অন্তর্ভুক্ত থাকে, যা কম প্রবাহের হারে ডিস্কের স্থিতিশীলতা নাটকীয়ভাবে বৃদ্ধি করে।

নত ডিস্ক চেক ভালভগুলি বিশেষভাবে উচ্চ-শক্তির জল হাতুড়ি হওয়ার সম্ভাবনা কমাতে ডিজাইন করা হয়েছিল। এই উদ্দেশ্যটি ডিস্কের ঘূর্ণনের কেন্দ্রটি তার পিভট পয়েন্ট থেকে অল্প দূরত্বে স্থাপন করে সম্পন্ন করা হয়, যার ফলে ডিস্কটি প্রবাহ বন্ধ বা প্রবাহ বিপরীত হওয়ার সাথে সাথে দ্রুত বন্ধ হতে পারে। যদিও এই ভালভটিকে সম্পূর্ণরূপে খোলা রাখার জন্য আকার দেওয়া ভাল, তবে ডিস্কটি কিছু কম-পূর্ণ-খোলা প্রবাহের পরিস্থিতিতে যুক্তিসঙ্গতভাবে স্থিতিশীল।

রক্ষণাবেক্ষণের ক্ষেত্রে, নত ডিস্ক চেক ভালভগুলি সুইং চেক ভালভের চেয়ে বেশি চ্যালেঞ্জিং। সিট লিকেজ কমাতে, ডিস্কের শঙ্কুযুক্ত সিটিং সারফেস এবং ইন-বডি সিট ভালোভাবে মিলিত হতে হবে এবং ডিস্ক পিভট লোকেশনটি নির্ভুল হতে হবে।

• এক টুকরা বডি ডিজাইন
• দীর্ঘ ফেস-টু-ফেস, ফ্ল্যাঞ্জ টাইপ
• দ্রুত অপারেশনের জন্য ইনলাইন টিলটিং ডিস্ক
• স্প্রিং-লোডেড ডিজাইন উপলব্ধ

• ডিজাইন ও ম্যানুফ্যাকচার: API 6D, BS 1868, ASME B16.34
• ফেস টু ফেস: API 6D, ASME B16.10, EN 558
• সংযোগ শেষ: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
• পরীক্ষা এবং পরিদর্শন: API 6D, EN 12266, API 598, BS 6755
