এপিআই 6 ডি 3-পিসি ট্রুনিয়ন মাউন্টড বল ভালভ টেকসই ডাব্লুসিবি এ 105 সিএফ 8 এফ 304

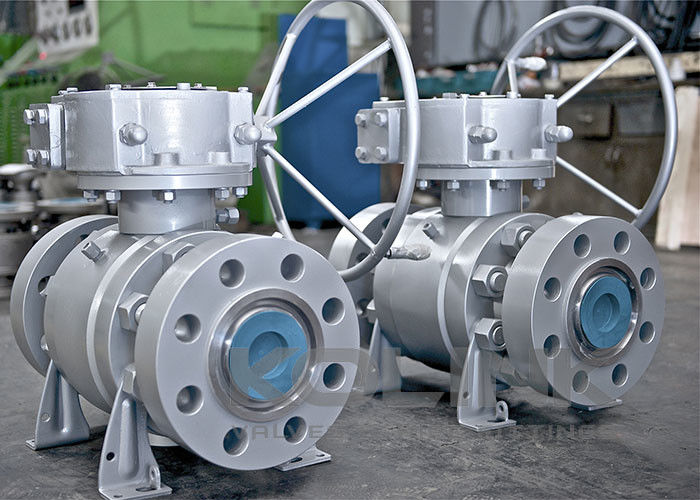

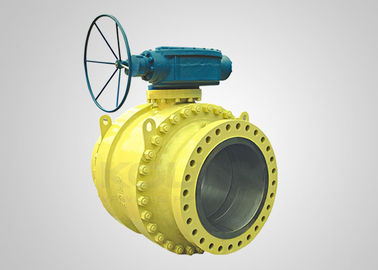

3-PC Trunnion_Mounted Ball Valve কাস্ট স্টীল WCB গিয়ার অপারেট

ট্রনিয়নে মাউন্ট করা বল ভ্যালভটি দুটি ভাসমান আসন দিয়ে ডিজাইন করা হয়েছে, যা মাঝারি চাপের অধীনে সরানো যায়। আসনের নীচে,আসন প্রাক লোডিং স্প্রিংস দুটি ভাসমান আসন শক্তভাবে বল পৃষ্ঠ সংযুক্ত নিশ্চিত করার জন্য অবস্থিত হয়. বলটি উপরের এবং নীচের trunnions দ্বারা স্থির করা হয়, তাই সীট রিংগুলি বন্ধ অবস্থানে ভালভের সময় খুব বেশি প্রবাহ চাপ শক্তি দেয় না।মাঝারি চাপ বল বিরুদ্ধে সামনের আসন ঠেলাঠেলি, একটি বুদবুদ টাইট সীল গঠন।

ছোট অপারেটিং টর্ক, সীটগুলিতে ছোট বিকৃতি, নির্ভরযোগ্য সিলিং পারফরম্যান্স, দীর্ঘ পরিষেবা জীবন হ'ল ট্রুনিয়নে মাউন্ট করা বল ভালভের প্রধান সুবিধা।Trunnion মাউন্ট বোল ভালভ ব্যাপকভাবে দীর্ঘ দূরত্ব পাইপলাইন এবং স্বাভাবিক শিল্প পাইপলাইন যা ক্ষয়কারী বা noncorrosive প্রবাহ বিভিন্ন ধরনের প্রতিরোধ করতে পারে ব্যবহৃত হয়.

ট্রুনিয়ন মাউন্ট করা বল ভালভের বৈশিষ্ট্যঃ
ট্রুনিওন মাউন্ট করা বল
ভাসমান স্প্রিং লোডেড সিট
ডাবল ব্লক এবং ব্লাড (ডিবিবি)
দেহ বিভক্ত, শেষ প্রবেশ
২ টুকরো বা ৩ টুকরো
শূকর ধরার জন্য পূর্ণ বন্দর
এপিআই ৬৭০-এ অগ্নি সুরক্ষিত
অ্যান্টিস্ট্যাটিক ডিভাইস
অ্যান্টি-ব্লো-আউট স্টেম
গিয়ার অপারেশন বা অ্যাকচুয়েটর উপলব্ধ

আইএসও ৫২১১ অনুযায়ী অপশনাল ডাইরেক্ট মাউন্ট

বিকল্প লকিং ডিভাইস

স্টেম এক্সটেনশন

ট্রনিওন মাউন্ট করা বল ভ্যালভের জন্য প্রযোজ্য মানদণ্ডঃ

a) ডিজাইন ও উৎপাদনঃ API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) অগ্নি-নিরাপদঃ API 607, API 6FA
গ) মুখোমুখিঃ এপিআই বি১৬।10, এপিআই ৬ডি, EN ৫৫৮, DIN ৩২০২
d) শেষ সংযোগঃ ASME B16.5, EN 1092, JIS B2220, ASME B1625
e) পরীক্ষা ও পরিদর্শনঃ API 6D, EN 12266, API 598
