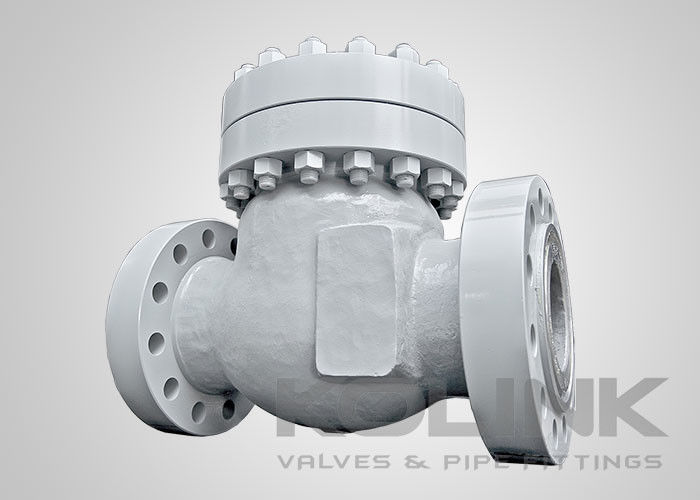

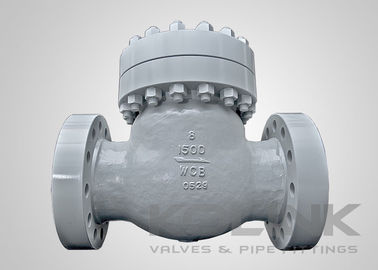

সুইং চেক ভালভ ২-৩৬ ইঞ্চি ক্লাস১৫০-২৫০০ ডব্লিউসিবি ফ্ল্যাঞ্জযুক্ত

সুইং চেক ভালভগুলি সাধারণ ব্যবহারের জন্য সর্বাধিক সাধারণ এবং সেরা চেক ভালভ। সমস্ত চেক ভালভ ডিজাইনের মধ্যে এই ভালভগুলি সর্বনিম্ন চাপ ড্রপ তৈরি করে,যখন একই আকারের অন্যান্য চেক ভালভের সাথে তুলনা করা হয়তাদের একটি সহজ নকশা রয়েছে যা রক্ষণাবেক্ষণ করা সহজ।

সুইং চেক ভালভের কার্যকারিতা হল ফ্লো ফোর্সগুলিকে ভালভের দেহের ভিতরে হিঞ্জ-স্টপের বিরুদ্ধে একটি সুইং আর্ক মোশনে বন্ধ অবস্থান থেকে সম্পূর্ণ খোলা অবস্থানে ডিস্কটি সরিয়ে দেওয়ার অনুমতি দেওয়া।ডিস্ক এবং সুইং-আর্ম সমাবেশের ওজন এবং মাধ্যাকর্ষণ কেন্দ্রের অবস্থানের কারণে, ভ্যালভ বন্ধ অবস্থানে ফিরে আসবে যদি প্রবাহ বিরতি বা বিপরীত হয়ে যায়।চক্রান্ত পিন উপর মাউন্ট বহিরাগত counterweights কখনও কখনও বৃদ্ধি বা বন্ধ অবস্থানে ফিরে ডিস্ক প্রতিক্রিয়া সময় এবং গতি হ্রাস ব্যবহার করা হয়. আসন পৃষ্ঠগুলি সাধারণত সমতল, যার অর্থ আসনের উপর রেডিয়াল ডিস্কের অবস্থান সমালোচনামূলক নয়, তবে এটি আসনের উপর সমতল হতে হবে।

সুইং চেক ভালভ ডিস্কগুলি স্থিতিশীল নয় যদি না তারা ধ্রুবক প্রবাহের সিস্টেমে থাকে এবং সম্পূর্ণ খোলা অবস্থানে থাকে।যেমন ডিস্ক / hinge সমাবেশ ঘূর্ণন কেন্দ্র তার pivot বিন্দু থেকে একটি ন্যায্য দূরত্ব হয়, এটি প্রবাহ বন্ধ বা বিপরীত সময়ে সুইং চেক ভালভ বন্ধ করার জন্য একটি অপেক্ষাকৃত দীর্ঘ সময় লাগবে।বিপরীত-প্রবাহ বাহিনী প্রবাহ এবং চাপ গঠনের থেকে শক্তি একটি বড় বৃদ্ধি অভিজ্ঞতা হতে পারে. এই পরিস্থিতিতে উচ্চ-শক্তি জল হ্যামার হতে পারে যখন ডিস্ক আসন উপর slams.

সুইং চেক ভালভকে অনেকগুলি বিকল্প যেমন একটি লিভার এবং ওজন দিয়ে উন্নত করা যেতে পারে, যা ভালভকে দ্রুত বন্ধ করতে এবং স্ট্যামিং প্রতিরোধ করতে ডিজাইন করা হয়েছে।

• সুইং ডিস্ক ডিজাইন
• বোল্টযুক্ত কভার
• অভ্যন্তরীণ হিঞ্জ পিন ডিজাইন স্ট্যান্ডার্ড
• শরীরের মাধ্যমে হিংজ পিন ডিজাইন উপলব্ধ
• পুনর্নবীকরণযোগ্য আসন
• ফ্লেঞ্জযুক্ত বা বিট-ওয়েল্ডিংয়ের শেষ
• অতিরিক্ত লিভার, কাউন্টারওয়েট এবং ড্যাম্পার উপলব্ধ

a) ডিজাইন ও উৎপাদন:এপিআই ৬ডি, বিএস ১৮৬৮, এএসএমই বি১৬।34

খ) মুখোমুখিঃএপিআই ৬ডি, এএসএমই বি১৬।10, EN 558

গ) সংযোগের শেষঃএএসএমই বি১৬।5এএসএমই বি১৬।25, EN 1092, JIS B2220

ঘ) পরীক্ষা ও পরিদর্শনঃAPI 6D, EN 12266, API 598, BS 6755
